簡介

H900系列智能溫度控制器是采用專用微處理器的多功能調節儀表，它采用開關電源和表面貼裝技術(SMT)，因而儀表精致小巧，性能可靠。特有的自診斷功能，自整定功能和智能控制功能，使操作者可以通過簡單的操作而獲得良好的效果

輸入： （通用輸入、軟件自由設置）

各種熱電偶(TC)：K、J、R、S、B、E、N、T、

熱電阻(RTD)：Pt100、Cu50

精度:

測量精度：±0.5%FS

 冷端補償誤差：±2℃(0～50℃范圍內可軟件修正)

 分辯力：14 Bit

 采樣周期：0.5 Sec

顯示

 過程值(PV)、設定值(SV)、：-1999～+9999

 輸出、報警、自整定狀態指示：LCD

控制方式

 1.PID控制(包括ON/OFF，位式PID)

 2.自整定控制

控制輸出

 1.繼電器輸出：觸點容量250VAC 3A(阻性負載)

 2.電壓脈沖輸出：0～12V(適用于固態繼電器SSR)

 3.報警功能輸出：最多二組輸出，12種模式

   輸出觸點容量：250VAC 3A(阻性負載)

設定范圍

 設定值(SV)：同量程(PV)

 比例帶(P)：0～全量程(設0時為ON/OFF控制)

 積分時間(I)：0～3600Sec(設0時無積分作用)

 微分時間(D)：0～3600Sec(設0時無微分作用)

 比例周期：1～100Sec

 位式控制輸出滯環寬度：1～100℃(或其它PV單位)

 其它

 1.絕緣電阻：>50MΩ(500VDC)

 2.絕緣強度：1500VAC/1分鐘

 3.功    耗：<10VA

 4.使用環境：0～50℃，30～85%RH的無腐蝕性氣體的場合

 5.重    量：約0.5Kg(C508)

儀表型號識別：

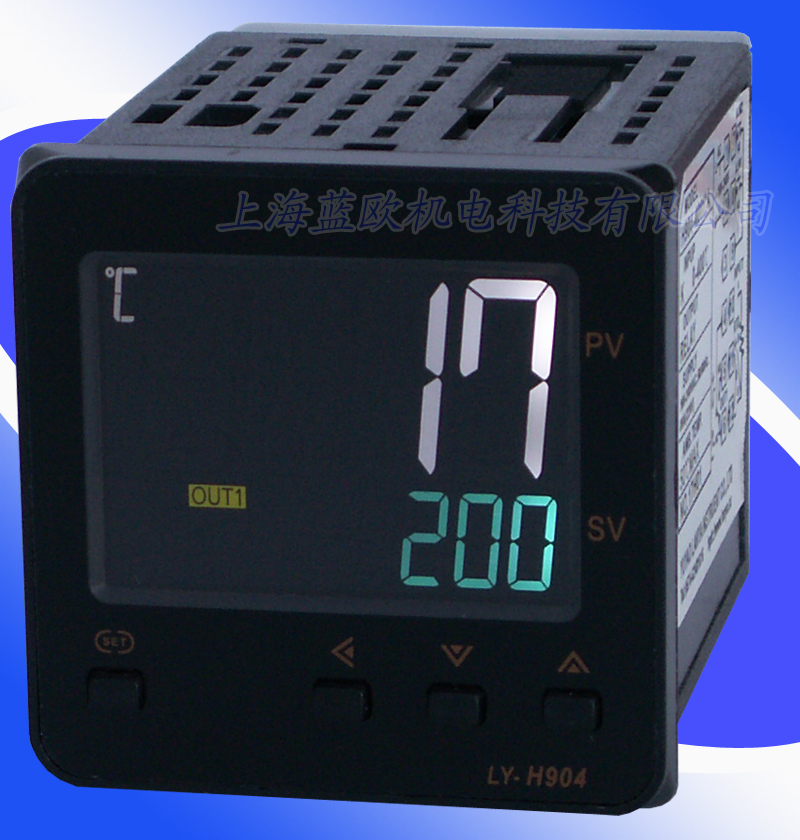

LY – H904

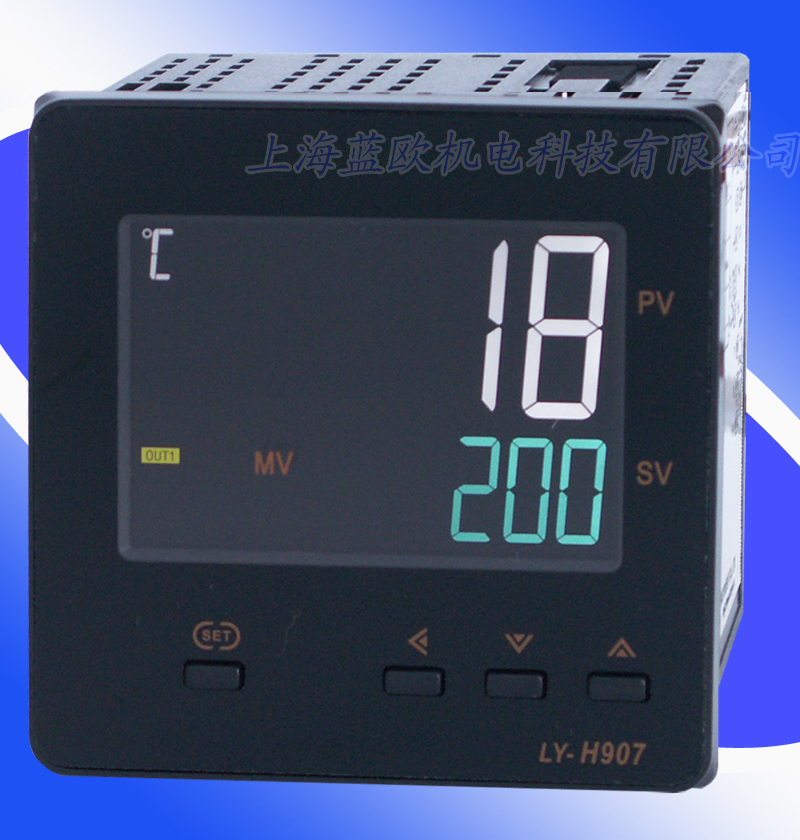

LY – H907

LY - H904  — ① ② ③ ④ * ⑤ ⑥*⑦

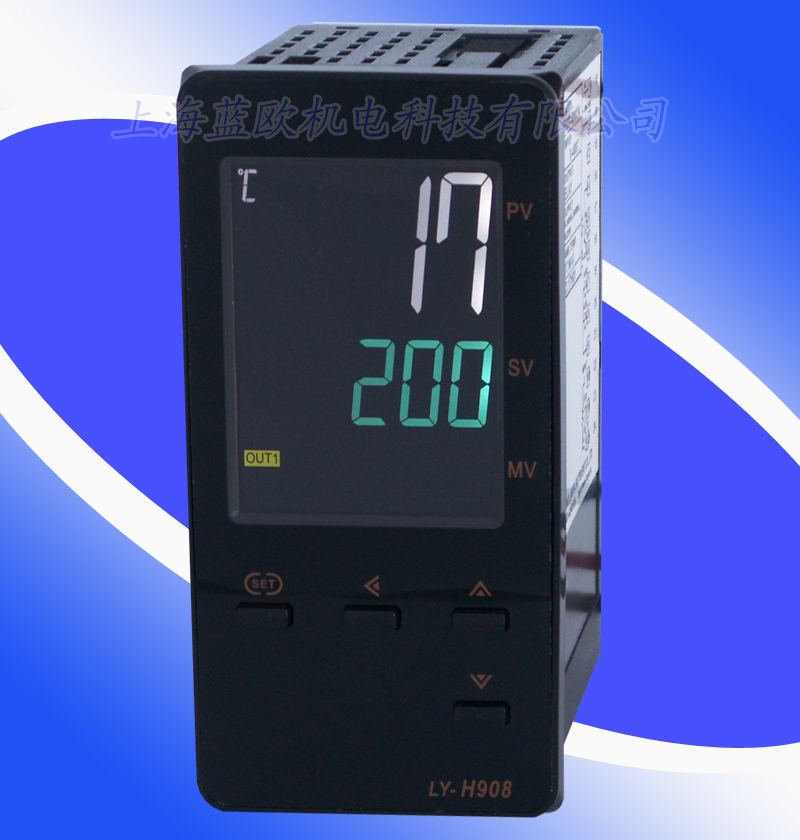

LY – H908

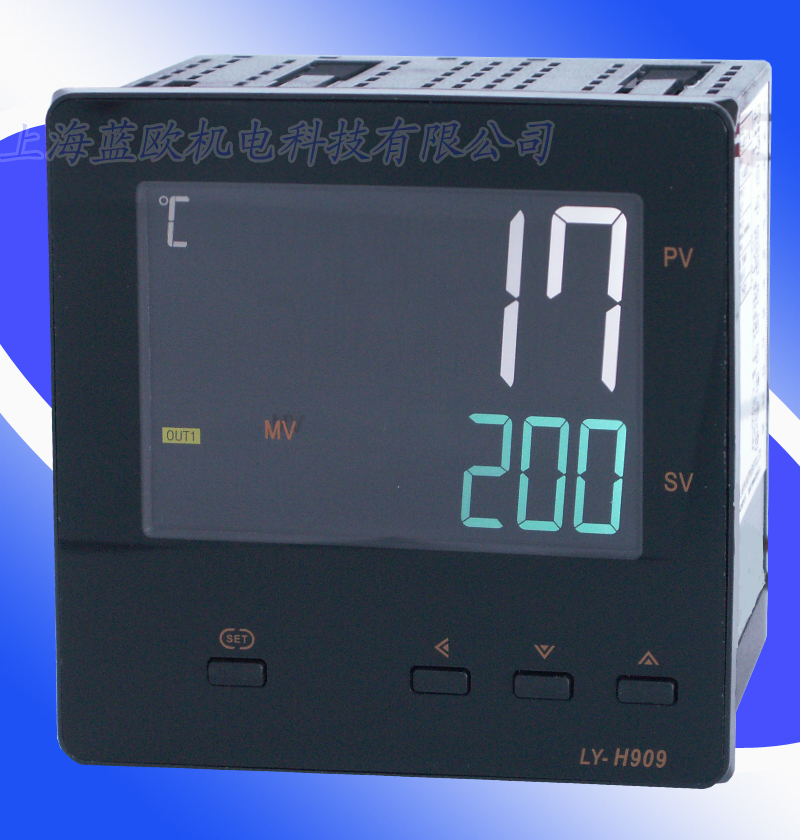

LY – H909

①第一控制控制方式及輸出類型（OUT1）

 1：ON/OFF動作繼電器接點輸出

 4：PID動作繼電器接點輸出

 5：PID動作固態繼電器電壓脈沖輸出(SSR)

6：PID動作單相SCR零位觸發信號輸出

7：PID動作單相SCR移相觸發信號輸出

8：PID動作三相SCR移相觸發信號輸出

9：PID動作電流輸出（4-20mA）

②第二控制控制方式及輸出類型（OUT2）

1：ON/OFF動作繼電器接點輸出

4：PID動作繼電器接點輸出

 5：PID動作固態繼電器電壓脈沖輸出(SSR)

6：PID動作單相SCR零位觸發信號輸出

9：PID動作電流輸出（4-20mA）

③報警方式

 1：一路報警輸出

 2：二路報警輸出

④輸入類型

 1：熱電偶輸入(TC): K、J、R、S、B、E、N、T、

 2：熱電阻輸入(RTD): Pt100、Cu50

 3：電壓信號輸入:(mV,V): 0-50mV、0-5V、1-5V

 4：電阻信號輸入(oM) :0-400Ω

 5：電流信號輸入(mA): 0-20mA、4-20mA

⑤第一報警報警類型(ALM1)

 N：未設報警

A：上限偏差報警

B：下限偏差報警

 C：上、下限偏差報警

 D：范圍內報警

 E：附待機上限偏差報警

 F：附待機下限偏差報警

 G：附待機上下限偏差報警

 H：上限輸入值報警

 J：下限輸入值報警

 K：附待機上限輸入值報警

 L：附待機下限輸入值報警

⑥第二報警報警類型(ALM2)

 N：未設報警

A：上限偏差報警

B：下限偏差報警

 C：上、下限偏差報警

 D：范圍內報警

 E：附待機上限偏差報警

 F：附待機下限偏差報警

 G：附待機上下限偏差報警

 H：上限輸入值報警

 J：下限輸入值報警

 K：附待機上限輸入值報警

 L：附待機下限輸入值報警

⑦附加

  N：OUT1附帶固態繼電器電壓脈沖數出(①=4是可附加5：PID動作固態繼電器電壓脈沖輸出(SSR))

  V：24VDC電源饋電
